singlemode genggam multimode otdr x50

Desain terintegrasi, cerdas dan tangguh

Tingkat perlindungan IP65, outdoor ditingkatkan

Layar LCD anti-pantulan 7 inci

Modul tes online PON (1625nm) adalah opsional

Modul uji MMF (850 / 1300nm) adalah opsional

Mendukung tampilan dan input multi-bahasa


  • Item no.:

    XHO5000
  • Warna:

    Yellow
Rincian Produk

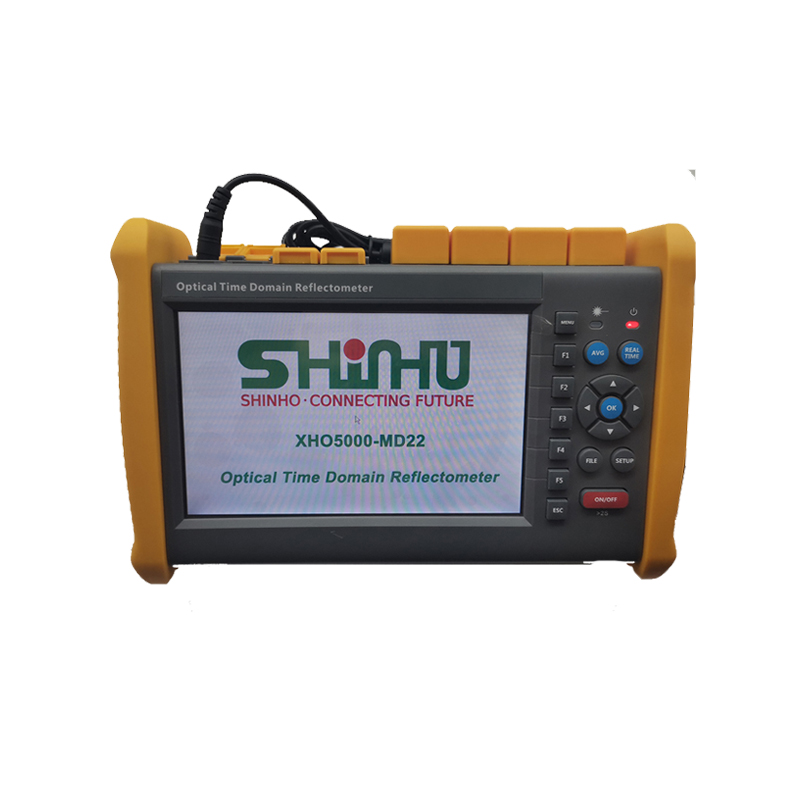

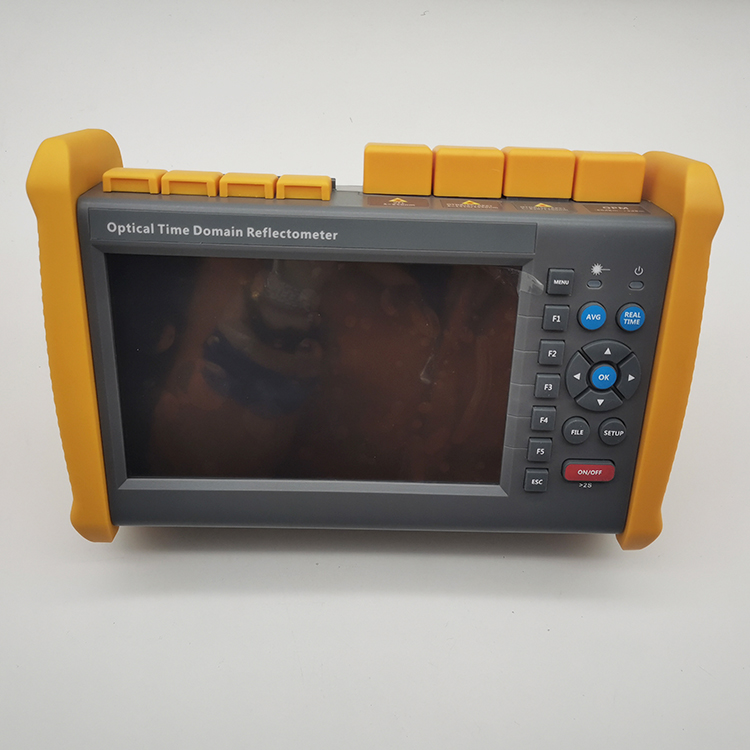

OTDR X-50 genggam


X-50 OTDR dibuat dengan kesabaran dan ketelitian, mengikuti nasional standar untuk menggabungkan pengalaman yang kaya dan teknologi modern, tergantung pada pengujian mekanis, elektronik dan optik yang ketat dan jaminan kualitas; di sebaliknya, desain baru membuat X-50 lebih pintar dan kompak serba guna. Apakah Anda ingin mendeteksi lapisan tautan dalam konstruksi dan pemasangan jaringan optik atau melanjutkan pemeliharaan yang efisien dan pemecahan masalah, X-50 bisa menjadi asisten terbaik Anda.

fitur

  • Desain terintegrasi, cerdas dan tangguh
  • Tingkat perlindungan IP65, outdoor ditingkatkan
  • Layar LCD anti-pantulan 7 inci
  • Modul tes online PON (1625nm) adalah opsional
  • Modul uji MMF (850 / 1300nm) adalah opsional
  • Mendukung tampilan dan input multi-bahasa

Aplikasi

  • Tes FTTX dengan jaringan PON
  • Pengujian jaringan CATV
  • Akses pengujian jaringan
  • Pengujian jaringan LAN
  • Pengujian jaringan metro
  • Pengujian Lab dan Pabrik
  • Pemecahan masalah serat langsung



Spesifikasi


Umum spesifikasi

Dimensi

253 × 168 × 73.6mm
1.5kg (termasuk baterai)

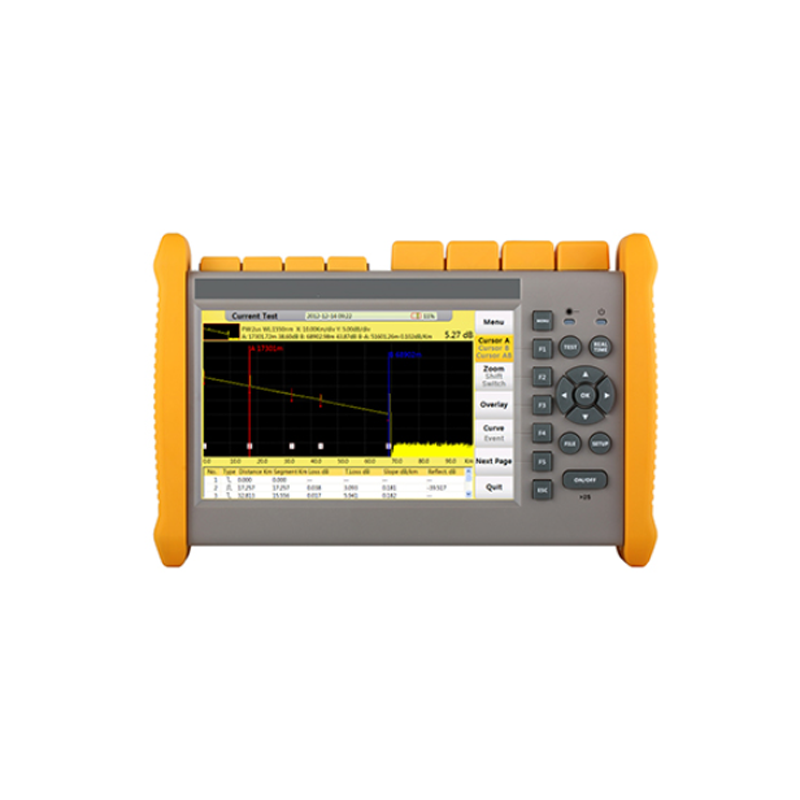

Tampilan

7 inci TFT-LCD dengan backlight LED (fungsi layar sentuh adalah opsional)

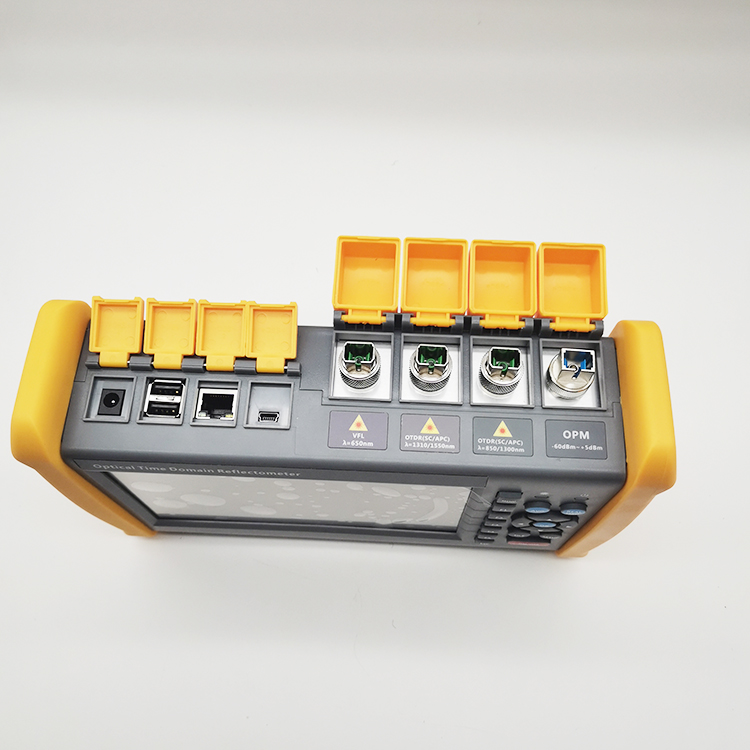

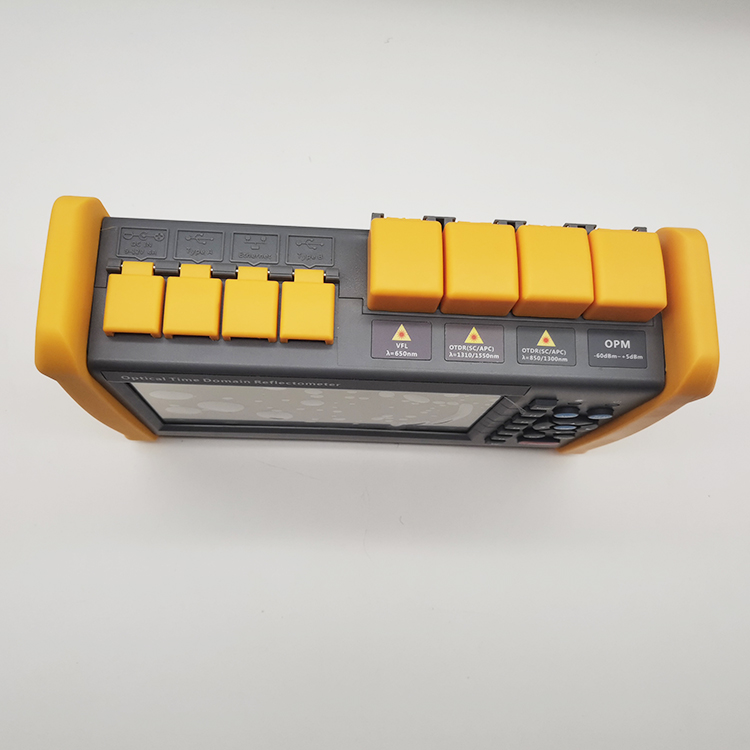

Antarmuka

1 × port RJ45, 3 × port USB (USB 2.0, Tipe A USB × 2, Tipe B USB × 1)

Sumber Daya listrik

10V (dc), 100V (ac) hingga 240V (ac), 50 ~ 60Hz

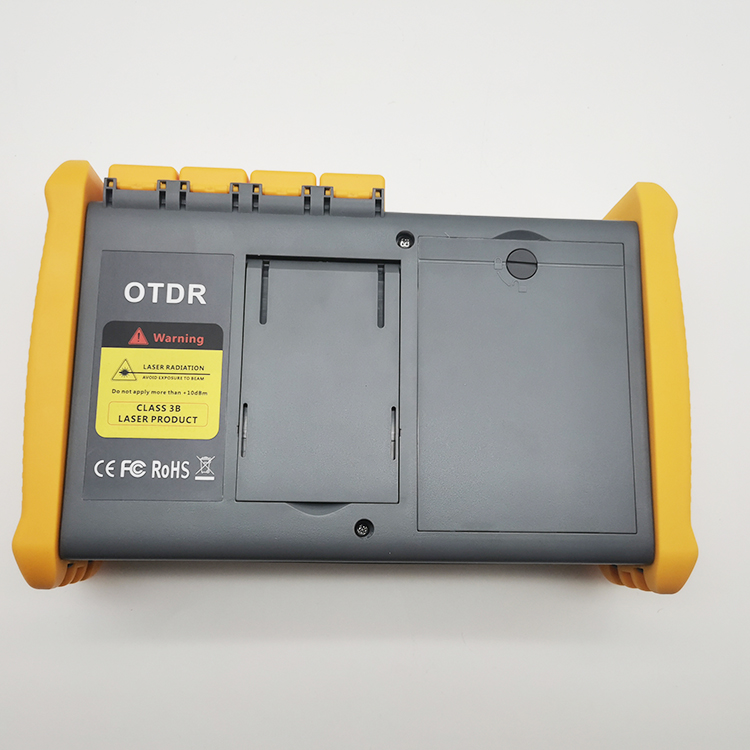

Baterai

Baterai lithium 7.4V (dc) /4.4Ah (dengan sertifikasi lalu lintas udara)
Waktu pengoperasian: 12 jam [1], Telcordia GR-196-CORE
Waktu pengisian daya: & lt; 4 jam (matikan)

Penghematan energi

Lampu latar mati: Nonaktifkan / 1 hingga 99 menit
Auto shutdown: Disable / 1 hingga 99 menit

Penyimpanan data

Memori internal: 4GB (sekitar 40.000 kelompok kurva)

Bahasa

Dapat dipilih pengguna (Inggris, Cina Sederhana, Cina tradisional, Prancis, Korea, Rusia, Spanyol, dan Portugis-hubungi kami untuk ketersediaan orang lain)

Lingkungan

Kondisi

Suhu dan kelembaban pengoperasian: -10   ~ + 50, ≤95% (non-kondensasi)
Suhu dan kelembaban penyimpanan: -2   ~ + 70, ≤95% (non-kondensasi)
Bukti: IP65 (IEC60529)

Aksesoris

Standar: Unit utama, adaptor daya, baterai Lithium, adaptor FC, kabel USB, Panduan pengguna, disk CD, tas jinjing
Opsional: Adaptor SC / ST / LC, Adaptor serat kosong

Parameter teknis

Mengetik   [2]

Menguji panjang gelombang
(MM: ± 20nm, SM: ± 10nm)

Rentang Dinamis (dB) [3]

Event / Atenuasi Dead-zone (m) [4]

X-50-M21

850/1300

19/21

0.8 / 4

X-50-MD21

850/1300
1310/1550

19/21
35/33

0.8 / 4
1/4

X-50-MD22

850/1300
1310/1550

19/21
40/38

0.8 / 4
1/4

X-50-D26

1310/1550

26/24

0.8 / 4

X-50 -D32

1310/1550

32/30

0.8 / 4

X-50-D35

1310/1550

35/33

0.8 / 4

X-50-D40

1310/1550

40/38

1/4

X-50-D43

1310/1550

43/41

1/5

X-50-D45

1310/1550

45/43

1/5

X-50-T40F

1310/1550/1625

40/38/38

1/4

X-50-T43F

1310/1550/1625

43/41/41

1/5

X-50-T45F

1310/1550/1625

45/43/43

1/5

X-50-TC35F

1310/1550/1650

35/33/31

0.8 / 4

X-50-TP35

1310/1490/1550

35/33/33

0.8 / 4

Parameter uji

Lebar pulsa

Mode tunggal: 3ns, 5ns, 10ns, 20ns, 50ns, 100ns, 200ns, 500ns, 1μs, 2μs, 5μs, 10μs, 20μs
Multi-mode: 3ns, 5ns, 10ns, 20ns, 50ns, 100ns, 200ns, 500ns, 1μs, 2μs

Jarak Pengujian

Mode tunggal: 100m, 500m, 2km, 5km, 10km, 20km, 40km, 80km, 120km, 160km, 240km
Multi-mode: 500m, 2km, 5km, 10km, 20km, 40km

Resolusi Pengambilan Sampel

Minimal 5cm

Titik Pengambilan Sampel

Maksimal 128.000 poin

Linearitas

≤0.05dB / dB

Indikasi skala

Sumbu X: 4m ~ 70m / div, sumbu Y: Minimum 0,09dB / div

Resolusi Jarak

0,01 m

Akurasi Jarak

± (1m + jarak pengukuran × 3 × 10-5 + resolusi pengambilan sampel) (tidak termasuk ketidakpastian IOR)

Akurasi Reflektansi

Mode tunggal: ± 2dB, multi-mode: ± 4dB

Pengaturan IOR

1.4000 ~ 1.7000, 0.0001 langkah

Unit

Km, mil, kaki

Format Jejak OTDR

Telcordia universal, SOR, edisi 2 (SR-4731)
OTDR: Pengaturan otomatis atau manual yang dapat dipilih pengguna

Mode Pengujian

Pencari kesalahan visual: Lampu merah terlihat untuk identifikasi serat dan pemecahan masalah
Sumber cahaya: Sumber Cahaya Stabil (CW, 270Hz, 1kHz, output 2kHz)
Probe mikroskop lapangan

Analisis Kejadian Serat

-Peristiwa efektif dan non-reflektif: 0,01 hingga 1,99dB (langkah-langkah 0,01dB)
-Efektif: 0,01 hingga 32dB (langkah-langkah 0,01dB)
- Akhir / istirahat serat: 3 hingga 20dB (langkah 1dB)

Fungsi Lainnya

Sapuan waktu nyata: 1Hz
Mode rata-rata: Jangka waktu (1 hingga 3600 detik)
Deteksi Serat Langsung: Memverifikasi lampu komunikasi keberadaan dalam serat optik
Lacak overlay dan perbandingan

Modul VFL (Visual Fault Locator, sebagai fungsi standar):

Panjang gelombang (± 20nm)

650nm

Kekuasaan

10 mw, CLASSIII B

Jarak

12 km

Konektor

FC / UPC

Mode Peluncuran

CW / 2Hz

Modul PM (Power Meter, sebagai fungsi opsional):

Rentang Panjang Gelombang (± 20nm)

800 ~ 1700nm

Panjang gelombang dikalibrasi

850/1300/1310/1490/1550/1625 / 1650nm

Rentang Tes

Tipe A: -65 ~ + 5dBm (standar); Tipe B: -40 ~ + 23dBm (opsional)

Resolusi

0.01dB

Ketepatan

± 0,35dB ± 1nW

Identifikasi modulasi

270 / 1k / 2kHz, Pinput≥-40dBm

Konektor

FC / UPC

Modul LS (Sumber Laser, sebagai fungsi opsional):

Bekerja Panjang gelombang (± 20nm)

1310/1550 / 1625nm [5]

Output Daya

Adjustable -25 ~ 0dBm

Ketepatan

± 0,5dB

Konektor

FC / UPC

Modul FM (Serat Mikroskop, sebagai fungsi opsional):

Pembesaran

400X

Resolusi

1,0μm

Lihat Bidang

0,40 × 0,31mm

Penyimpanan / Kondisi kerja

-18   ~ 35

Dimensi

235 × 95 × 30mm

Sensor

1/3 inci 2 juta piksel

Berat

150g

USB

1.1 / 2.0

Adaptor   [6]

SC-PC-F (Untuk adaptor SC / PC)
FC-PC-F (Untuk adaptor FC / PC)
LC-PC-F (Untuk adaptor LC / PC)
2.5PC-M (Untuk konektor 2.5mm, SC / PC, FC / PC, ST / PC)

Catatan:

1 Khas, lampu latar dimatikan, menyapu terhenti pada 25 derajat, khas 12 jam pengujian terus menerus.
2 Model T40F / T43F / T45F terintegrasi dengan filter optik, yang memungkinkannya uji jaringan PON online (dengan menggunakan panjang gelombang 1625nm) dan tidak akan mengganggu sinyal serat.
3 Rentang dinamis diukur dengan lebar pulsa maksimum, waktu rata-rata adalah 3 menit, SNR = 1; Perbedaan level antara tingkat kebisingan RMS dan level di mana hamburan balik ujung dekat terjadi.

4 Event dead zone diukur dengan lebar pulsa 3ns; atenuasi mati Zona diukur dengan lebar pulsa 5ns.

5 Sumber laser 1310 / 1550nm menggunakan port OTDR1, dan 1625nm atau 850 / 1300nm menggunakan port OTDR2.
6 Untuk lebih banyak adaptor, silakan hubungi kami.
